突破物理极限：光学超分辨成像技术的第一性原理与技术演进

突破物理极限：光学超分辨成像技术的第一性原理与技术演进

人类探索微观世界的历史，本质上是一部与“光的衍射性质”不断博弈的历史。自17世纪安东尼·范·列文虎克（Antonie van Leeuwenhoek）用简单的单透镜显微镜首次观察到微生物以来，光学显微镜一直是生命科学和材料科学不可或缺的工具。然而，随着研究的深入，科学家们撞上了一堵看似坚不可摧的物理叹息之墙——阿贝衍射极限（Abbe Diffraction Limit）。

1873年，Ernst Abbe提出了著名的衍射极限公式，宣告光学显微镜的分辨率上限约为 $\lambda/2NA$——对于可见光（$\lambda \approx 500nm$）和高数值孔径物镜（$NA \approx 1.4$），这一极限约为 200nm。

这一”物理铁律”统治光学显微学界超过一个世纪，直到2014年，Eric Betzig、Stefan Hell和William Moerner因突破衍射极限的超分辨荧光显微技术共同获得诺贝尔化学奖。他们的工作使光学显微镜的分辨率从200nm跃升至 20-30nm，开启了纳米尺度生物成像的新纪元。

本文将深入剖析两类主流超分辨技术的核心原理：受激发射损耗显微镜（STED） 与 单分子定位显微镜（PALM/STORM）。

---

第一章：阿贝衍射极限

要理解超分辨成像，必须首先理解我们为何会被“限制”。这种限制并非来自于透镜制造工艺的粗糙，而是深植于光作为一种电磁波的根本属性之中。

根据惠更斯-菲涅耳原理（Huygens-Fresnel principle），光在传播过程中，其波前的每一个点都可以看作是一个新的次波源。当光线穿过显微镜的圆形物镜光阑时，会发生衍射。这意味着，一个无限小的理想发光点（例如一个荧光分子），经过光学系统成像后，在像平面上并不会汇聚成一个无限小的点，而是形成一个中心明亮、周围有明暗相间同心圆环的衍射光斑——即艾里斑（Airy disk）。

核心差异对比摘要

为了更直观地理解，我们可以从以下几个维度进行对比：

对比维度	阿贝衍射极限 (Abbe)	瑞利判据 (Rayleigh)
物理视角	频域 (Fourier Optics)	空域 (Image Space)
理论模型	周期性光栅的衍射极值能否进入光瞳	两个独立点光源的艾里斑重叠程度
临界条件	至少捕获0级和一束1级衍射光	一个艾里斑主极大与另一个第一暗环重合
光场相干性	默认基于相干照明（光栅衍射）	默认基于非相干照明（独立点光源强度叠加）
数值公式	$d = \frac{0.5 \lambda}{\text{NA}}$	$d = \frac{0.61 \lambda}{\text{NA}}$
工程应用侧重	显微镜设计、光刻机分辨率、超构表面特征尺寸评估	望远镜分辨双星、单分子定位显微镜、光谱仪点云分辨

数值示例：

• $\lambda = 532nm$（绿光），$NA = 1.4$（油浸物镜）
• $d_{\min} \approx 190nm$

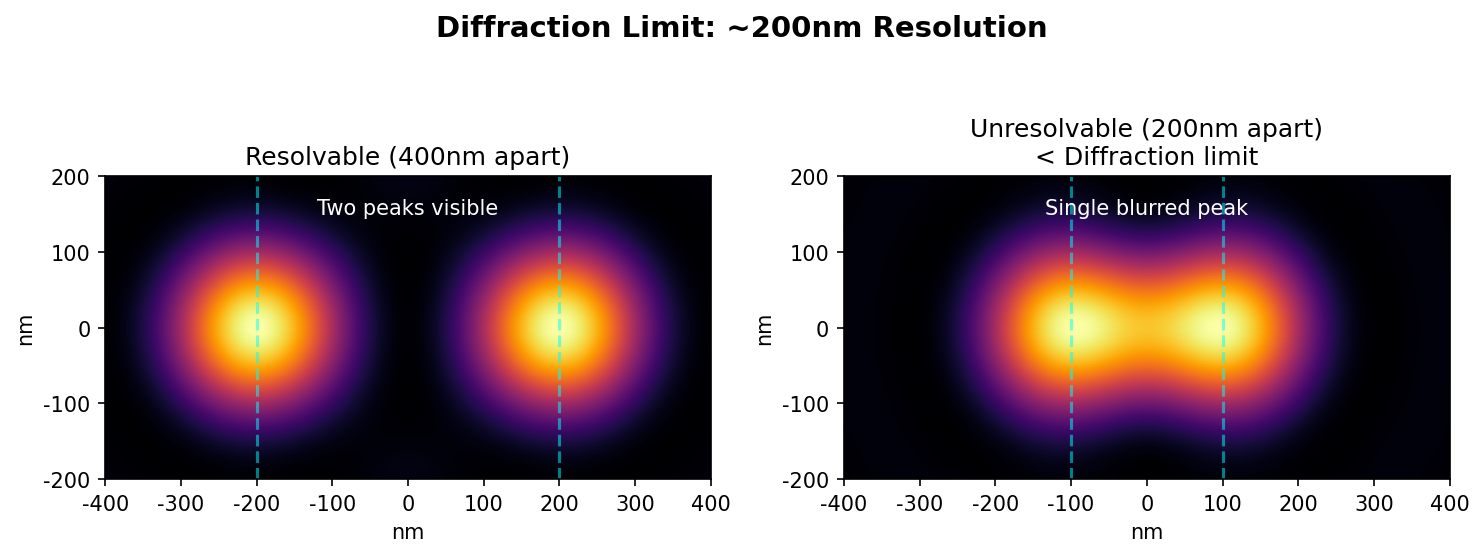

这意味着两个距离小于190nm的点无法被区分——它们会合并成一个模糊的光斑。

---

第二章：如何打破“不可打破”的法则？

当我们面临一个由物理定律限定的死胡同，第一性原理（First Principles）思考要求我们退回至最基本的事实，重新审视前提假设。

阿贝极限的假设前提是：所有发光点同时、持续地发光，且它们的发射光在空间中线性叠加。

如果这个前提不可动摇，那么在纯粹的空间域（Spatial Domain）和线性光学范畴内，阿贝极限确实是真理。因此，要打破极限，我们必须引入新的变量维度。历史给出的答案是：引入时间维度、非线性光与物质相互作用，或频域的非线性解调。

这就引出了超分辨成像的三大流派：

1. 工程化PSF（空间非线性）： STED (受激发射损耗显微术)
2. 单分子定位（时间域多路复用）： PALM / STORM
3. 频域混合（信息论降维）： SIM (结构光照明显微术)

---

第三章：时域、频域与量子态的博弈——核心技术解析

2014年，诺贝尔化学奖授予了Eric Betzig, Stefan W. Hell 和 William E. Moerner，以表彰他们在超分辨荧光显微技术领域的开创性贡献。以下我们将深入其物理内核。

3.1 STED：受激发射损耗显微术

Stefan Hell 提出的 STED (Stimulated Emission Depletion) 技术，可以说是对爱因斯坦于1917年提出的“受激辐射”理论的极致应用。

核心思想： 既然我们无法让激发光斑（PSF）变得更小，那我们就把发光斑周围的分子“强制熄灭”，只留下中心极小区域的分子发光。

物理机制：

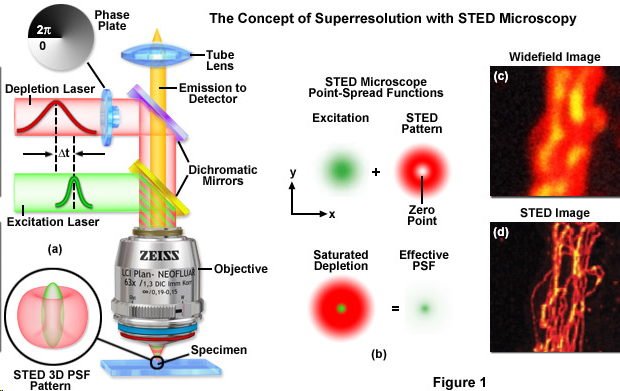

STED 系统使用两束激光：

1. 激发光（Excitation beam）： 常规的高斯光束，激发衍射极限区域内的所有荧光分子。
2. 损耗光（Depletion beam）： 这是一束经过特殊相位调制的光，其中心强度为零，呈“甜甜圈”形状（Donut-shaped beam）。它的波长被设定在荧光分子发射光谱的红移尾部。

当损耗光照射到处于激发态的荧光分子时，会触发受激辐射（Stimulated Emission）。这种受激辐射过程极快，使得分子在自发辐射（发出我们想要的荧光）之前，就被“强制”打回基态，且释放的光子与损耗光同向同频，很容易被滤光片滤除。

由于“甜甜圈”中心的光强为零，位于正中心的分子不受损耗光影响，依然可以通过自发辐射发出荧光。通过无限增加损耗光的强度 $I$，可以无限压缩中心未被损耗的区域面积。

甜甜圈光束的实现原理

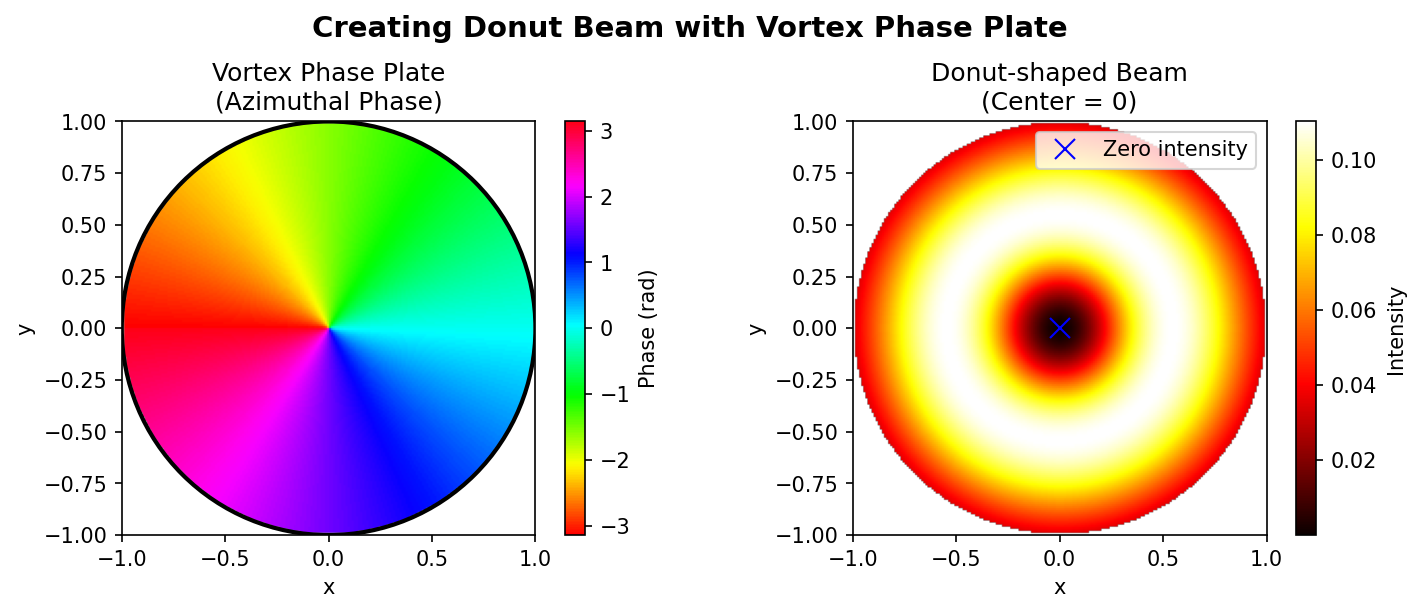

STED的关键创新在于使用涡旋相位板（Vortex Phase Plate） 生成甜甜圈形光束。

涡旋相位板的工作原理：

1. 相位调制：涡旋相位板是一个特殊的透明光学元件，其厚度随方位角变化。当光束通过时，相位被空间调制：

$$
\phi(\theta) = l \cdot \theta
$$

其中 $l$ 是拓扑荷数（通常 $l=1$），$\theta$ 是方位角。

2. 螺旋相位波前：经过相位板后，光束的波前从平面波变成螺旋形。在光束中心，所有方向的相位汇聚，导致相消干涉——中心光强为零。

3. 傅里叶变换成像：物镜对螺旋相位光束进行傅里叶变换，在焦平面上形成环形光斑（甜甜圈形），中心暗、边缘亮。

数学推导：

对于拓扑荷 $l=1$ 的涡旋光束，焦平面上的电场分布为：

$$
E(r, \theta) = E_0 \cdot r \cdot e^{i\theta} \cdot e^{-r^2/w^2}
$$

光强分布：

$$
I(r) = |E|^2 = E_0^2 \cdot r^2 \cdot e^{-2r^2/w^2}
$$

关键特性：当 $r=0$ 时，$I(0) = 0$，即中心光强为零。

双光束配置与受激发射过程

STED使用两束同步激光：

光束	形状	波长	作用
激发光	高斯光斑	短波长（如532nm）	将荧光分子从基态 $S_0$ 激发到激发态 $S_1$
损耗光	甜甜圈形	长波长（如592nm）	通过受激发射强制外围分子返回基态

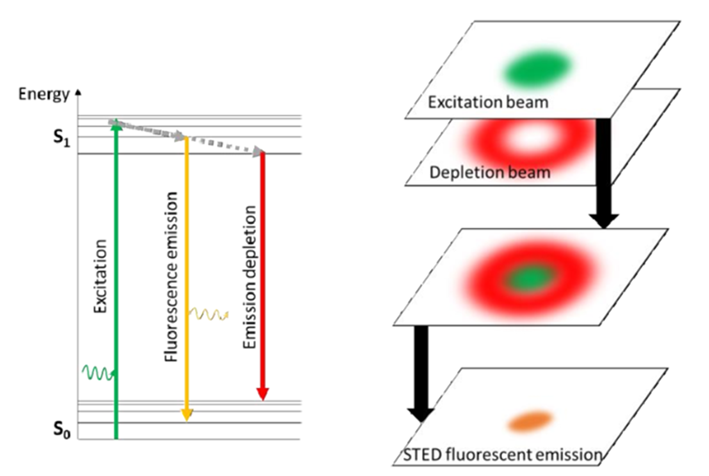

受激发射的物理过程：

1. 激发光将荧光分子激发到 $S_1$ 态
2. 损耗光的光子能量恰好等于 $S_1 \to S_0$ 的能量差
3. 当 $S_1$ 态的分子遇到损耗光光子时，会发生受激发射：分子被”诱导”发射一个与损耗光完全相同的光子，并返回基态
4. 受激发射产生的光子波长与损耗光相同，可以被滤除，不会进入探测器

关键点：受激发射的速率与损耗光强度成正比。在甜甜圈外围，损耗光很强，受激发射概率接近100%；而在中心，损耗光为零，分子通过自发辐射发射荧光（我们想要的信号）。

有效PSF的数学推导

激发后的荧光分子处于激发态 $S_1$，可以通过两条路径返回基态：

1. 自发辐射：发射荧光光子（我们想要的信号），速率 $\Gamma_{spont}$
2. 受激发射：被STED光强制返回基态（被抑制），速率 $\Gamma_{STED} = \sigma \cdot I_{STED}$

其中 $\sigma$ 是受激发射截面，$I_{STED}$ 是损耗光强度。

留在激发态的概率（即可能发射荧光的概率）：
`
$$
P_{fluor} = \frac{\Gamma_{spont}}{\Gamma_{spont} + \Gamma_{STED}} = \frac{1}{1 + I_{STED}/I_{sat}}
$$

其中 $I_{sat} = \Gamma_{spont}/\sigma$ 是饱和强度（荧光分子的特征参数）。

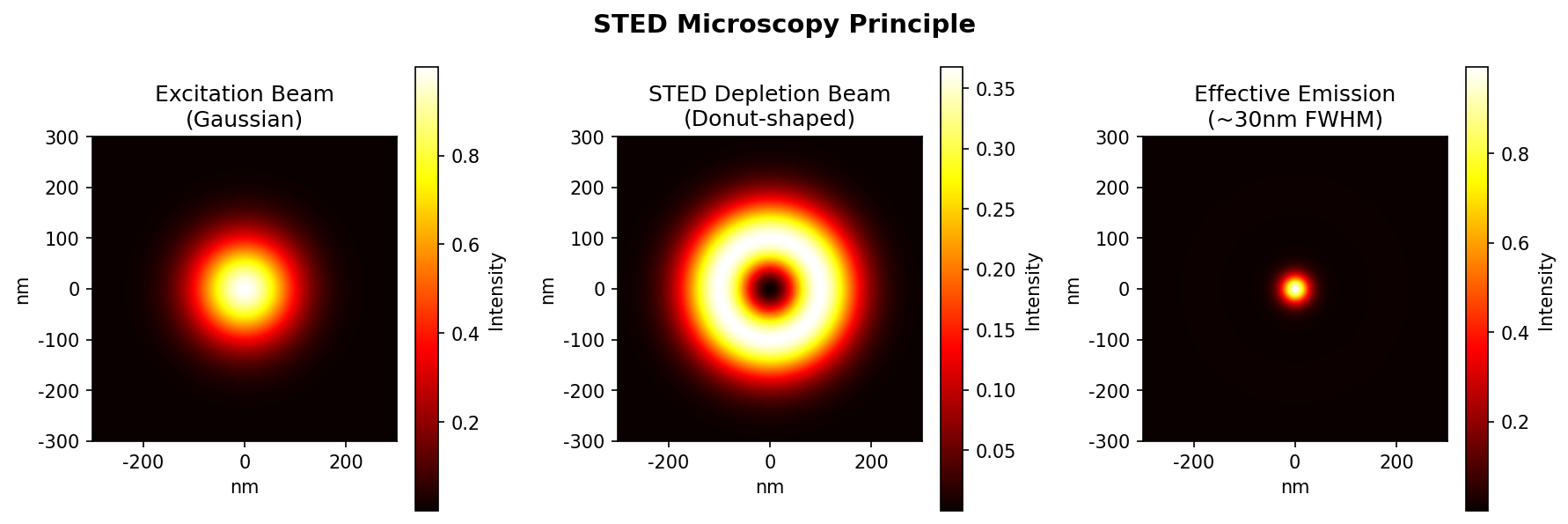

有效PSF变为：

$$
PSF_{eff}(r) = PSF_{exc}(r) \cdot \frac{1}{1 + I_{STED}(r)/I_{sat}}
$$

由于甜甜圈形损耗光在中心 $I_{STED}(0) = 0$、外围最强，中心区域的荧光被保留，外围被抑制。

有效发光区域的半径近似为：

$$
d_{STED} \approx \frac{\lambda}{2NA\sqrt{1 + I_{STED}^{max}/I_{sat}}}
$$

当 $I_{STED}^{max} >> I_{sat}$ 时，分辨率可以远低于衍射极限！

例如：$I_{STED}^{max}/I_{sat} = 100$ 时，分辨率可提高10倍，达到 ~20nm。

3.2 PALM / STORM：时间换取空间的统计学奇迹

如果说STED是物理学上的硬碰硬，那么PALM (Photoactivated Localization Microscopy) 和 STORM (Stochastic Optical Reconstruction Microscopy) 则是统计学与概率论在光学上的巧妙应用。

第一性原理： 如果两盏灯挨得很近同时亮起，我们无法分辨；但如果它们轮流闪烁，我们就能在不同的时间点精确定位它们各自的位置。

技术实现：

1. 分子开关： 利用特殊的光致可转换（Photoswitchable）或光激活（Photoactivatable）荧光蛋白/染料。大多数时间它们处于暗态。
2. 稀疏激活： 用极弱的特定波长激光照射样本，由于概率分布，只有极少数（空间上彼此分离、距离大于阿贝极限）的分子被随机激活发光。
3. 高斯拟合定位： 虽然拍到的依然是模糊的艾里斑，但因为我们确信这个光斑只来源于单个分子，我们就可以求出这个光斑的强度中心（质心）。根据大数定律和统计学原理，只要收集到的光子数足够多，中心定位的精度可以远高于衍射极限。

数学表达：
单分子定位的精度 $\Delta x$ 主要受限于收集到的光子数 $N$ 以及背景噪声。其简化形式可表示为：

$$\Delta x \approx \frac{s}{\sqrt{N}}$$

其中 $s$ 是显微镜 PSF 的标准差。只要单个分子发出的光子数 $N$ 足够大（例如 $N=10000$），定位精度就可以提升两个数量级（如达到 $2nm$）。

经过数万次“激活-拍照-淬灭”的循环，系统收集了数百万个单分子的精确坐标，最终用这些坐标点“点彩画”般地重建出超高分辨率的图像。这是一种典型的以时间分辨率（采集需要数分钟甚至更久）换取空间分辨率的策略。

3.3 SIM：频域的摩尔纹密码

SIM (Structured Illumination Microscopy) 是从信息论和傅里叶光学的角度解决问题的典范。

核心逻辑： 显微镜的物镜就像一个低通滤波器（Low-pass filter），高频空间信息（即细微的结构细节）无法通过。SIM 巧妙地利用了摩尔纹（Moiré fringes） 效应。

物理机制：
当两个高频（细密）的图案叠加时，会产生一个低频（粗大）的拍频条纹（摩尔纹）。
在SIM中，我们用带有已知高频条纹的结构光（Structured Light）去照明样本。样本自身未知的高频细节（原本由于衍射极限无法进入物镜）与照明光的高频条纹发生干涉混合，产生了低频的摩尔纹。
这个低频摩尔纹携带着样本的高频信息，顺利通过了物镜的低通滤波！

随后，在计算阶段，通过改变结构光的相位和方向，拍摄多张图像。利用傅里叶变换将图像转换到频域：

传统线性SIM通常能将分辨率提高两倍（达到约 $100nm$），因为照明光本身的条纹细度也受衍射极限限制。但由于其无需极高的激光强度，且成像速度相对较快，SIM 成为活细胞超分辨成像的首选工具。

---

第四章：跨学科视角的深刻洞察

技术的发展从来不是孤立的。光学超分辨率技术的演进，深刻体现了经济学原理与科学哲学的交织。

在经济学中有“蒙代尔-克鲁格曼不可能三角”，在软件工程中有CAP定理。显微成像领域同样存在一个严酷的光毒性-分辨率-速度（Phototoxicity - Spatial Resolution - Temporal Resolution）不可能三角。

信息论告诉我们，获取信息是需要付出能量代价的。

• STED 获得了极高的空间分辨率和较快的速度，但其代价是使用了极高能量的损耗光束，这对于活细胞而言是致命的（光漂白和光毒性）。
• PALM/STORM 获得了最高的空间分辨率，且单次激发能量较低，但付出了极大的时间代价（需要拍摄数万张图像），完全无法捕捉活细胞内高速运动的细胞器。
• SIM 在三者之间取得了一种中庸的平衡。

没有一种技术是完美的，科研人员实际上是在进行一种“信息带宽”的分配博弈，根据生物学问题的具体需求，在空间细节、时间动态和系统生命力之间寻找帕累托最优（Pareto Optimality）。
